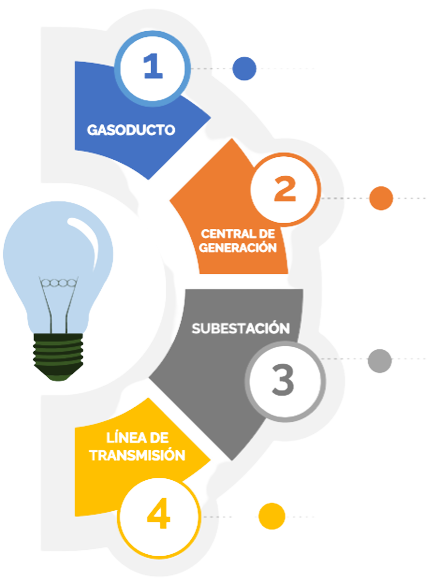

Características de los componentes del proyecto
Gaseoducto
- Longitud: 2Km en tubería de 6” – SCH40 Carbón Steel
- Capacidad de transporte: 22 MMBTUD
- Presión de transporte: 550psi
- Capacidad patín de medición: 22 MMBTUD
- Capacidad estación de regulación: 22 MMBTUD
- Uso actual: 12,3 MMBTUD promedio
Central de generación
- Configuración: 3*19.9 MW (2X20V34sg+ 1 J320
- Auxiliares: Cuarto de compresores. Transformadores de baja tensión. Tratamiento de agua sistema contra incendio, áreas de aceite , entre otros.
Subestación
- Tres bahías de transformación, tipo AIS (3x24mva 13.8 kV/115 kV)
- Dos bahías de línea 115 Kv
- Barra sencilla 115 Kv
- Sala de control
Línea de transmisión
- Longitud: 16,5 Km
- Configuración: doble circuito
- Nivel de tensión: 115, Kv
- Capacidad nominal de trasmisión por circuito:76MW
- Uso actual: 58.4 MW
